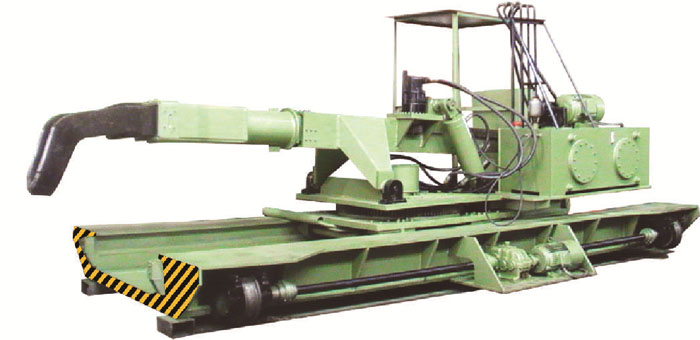

軌道取料機產品介紹
有軌鍛造裝取料機結構形式為機械液壓混合式。按操作的工作類型可分為：夾持式、夾抱式、叉式?？赏瓿扇缦聞幼鳎捍筌囆凶?、小車行走、小車回轉、鉗桿伸縮、鉗桿升降、鉗頭旋轉。 該設備用于從加熱爐中裝取和運送鍛件，坯料。不僅可以縮短大量的輔助時間，提高生產效率，而且很大程度地減輕了繁重的體力勞動，實現鍛件生產的機械化。
軌道式取料機技術參數
|
項目 |
單位 |
ZHJ-1 |
ZHJ-2 |
ZHJ-3 |
ZHJ-5 |
ZHJ-8 |
|
公稱載重量 |
T |
1 |
2 |
3 |
5 |
8 |
|
軌距 |
mm |
4000 |
5000 |
6000 |
6000 |
6000 |
|
夾料范圍 |
mm |
50～600 |
80～700 |
100～850 |
100～1000 |
150～1300 |
|
鉗桿伸縮量 |
mm |
1800 |
1800 |
2100 |
2100 |
2100 |
|
鉗桿中心高 |
mm |
1235 |
1285 |
1450 |
1600 |
1750 |
|
裝取高度 |
mm |
-100～1300 |
-150～1300 |
-200～1600 |
-200～1700 |
-200～1800 |
|
小車速度 |
m/min |
15 |
15 |
15 |
15 |
15 |
|
大車速度 |
m/min |
40 |
40 |
40 |
40 |
35 |
|
臺架轉速 |
r/min |
3 |
3 |
3 |
3 |
3 |
|
系統壓力 |
Mpa |
12 |
12 |
12 |
12 |
12 |

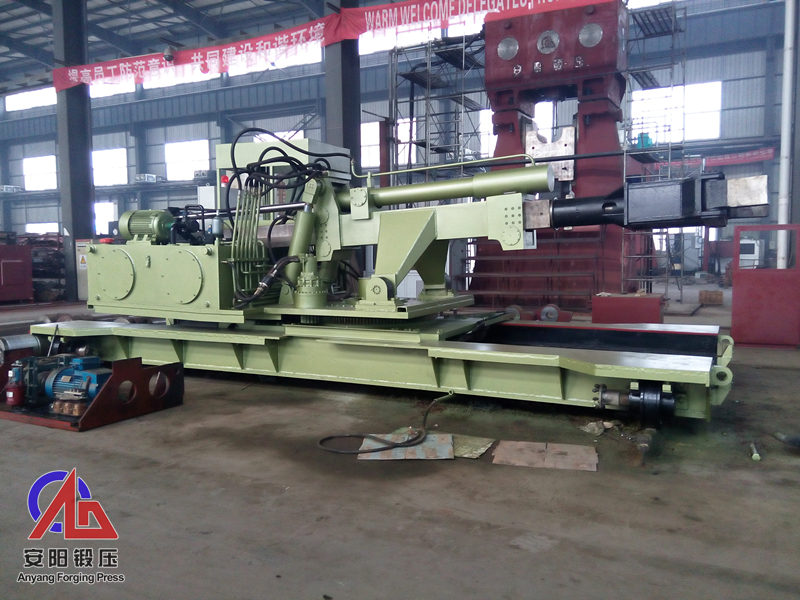

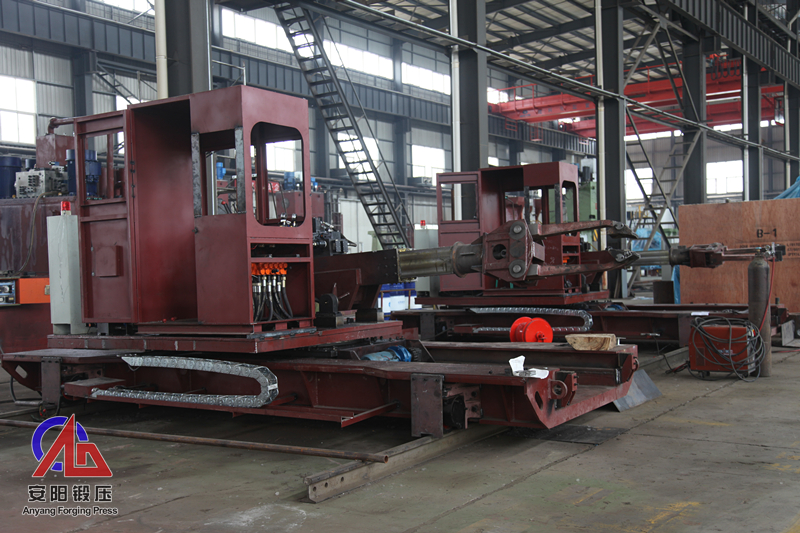

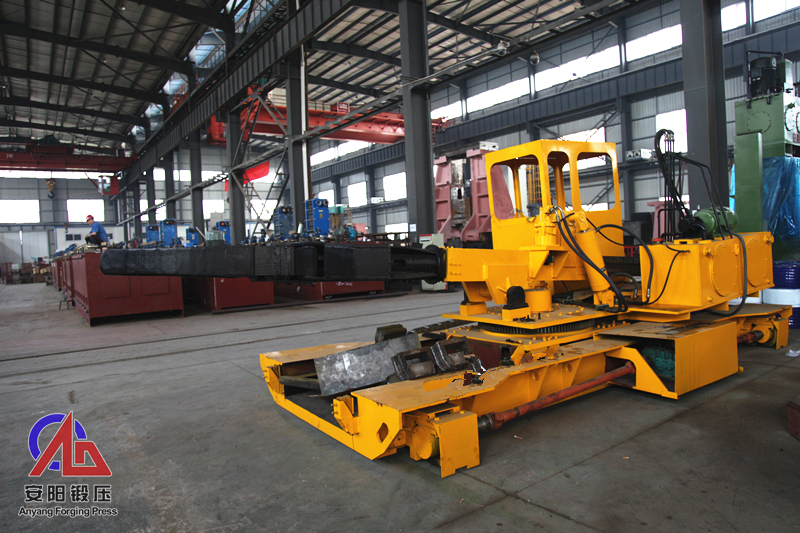

軌道取料機制造現場圖片
