全液壓單臂電液錘描述
C61Y系列全液壓自由鍛單臂錘是全液壓驅動的自由鍛錘，C型結構，三面可操作空間。系統原理為錘桿活塞下腔常通高壓油，通過控制活塞上下腔油壓來實現打擊。用于自由鍛件的鍛造。
單臂自由鍛（全液壓型）技術特點
- 高度集成全液壓控制系統，能耗低，無外泄，故障率低。
- 超大流量打擊閥，響應靈敏，打擊頻次高、能量足。
- 下腔常通高壓油，回程快及時，鍛件精度高，錘桿壽命長。
- 自動緊急防錘桿斷裂蓋板，防漏油及時、安全。
- 多級安全防護液壓裝置，系統穩定性、安全性高。
- 先導控制操作閥，控制可靠，操作力小，勞動強度低。
- 操作者能夠快速上崗。
- 單臂導軌結構為前后方向，結構合理，抗偏擊能力強，機身剛性好，行程大。
全液壓單臂自由鍛錘鍛造視頻
全液壓單臂自由鍛電液錘視頻集錦
單臂電液錘技術參數
|
項目 |
單位 |
C61Y-30 |
C61Y-70 |
C61Y-105 |
C61Y-140 |
C61Y-175 |
C61Y-210 |
C61Y-280 |
|
打擊能量 |
KJ |
30 |
70 |
105 |
140 |
175 |
210 |
280 |
|
落下部分質量 |
Kg |
1300 |
2400 |
3800 |
4700 |
5100 |
6300 |
7800 |
|
最大行程 |
mm |
1000 |
1260 |
1450 |
1500 |
1730 |
1900 |
2000 |
|
打擊頻次 |
Min-1 |
65-120 |
65-120 |
60-110 |
60-110 |
50-90 |
50-90 |
45-80 |
|
主油電機功率 |
Kw |
55 |
3×55 |
4×55 |
5×55 |
6×55 |
6×55 |
7×55 |
|
導軌間距 |
Mm |
480 |
560 |
600 |
600 |
700 |
800 |
1000 |
|
喉深×喉高 |
Mm |
650×1650 |
740×1950 |
960×1920 |
1100×2100 |
1250×2060 |
1300×2300 |
1400×2400 |
|
下砧面高度 |
Mm |
750 |
750 |
750 |
750 |
760 |
760 |
780 |
|
外形尺寸 |
Mm |
3800× |
4260× |
4700× |
5440× |
5700× |
5850× |
6400× |

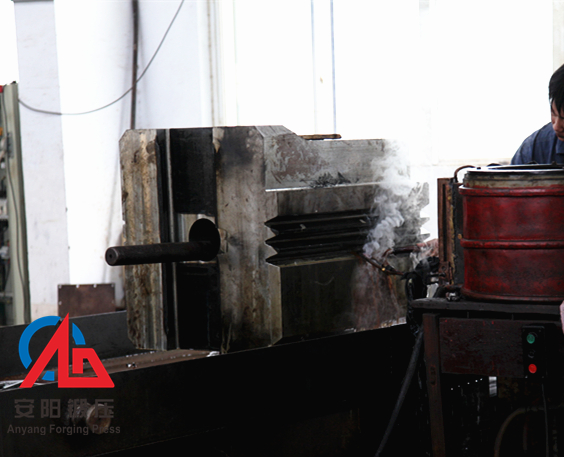

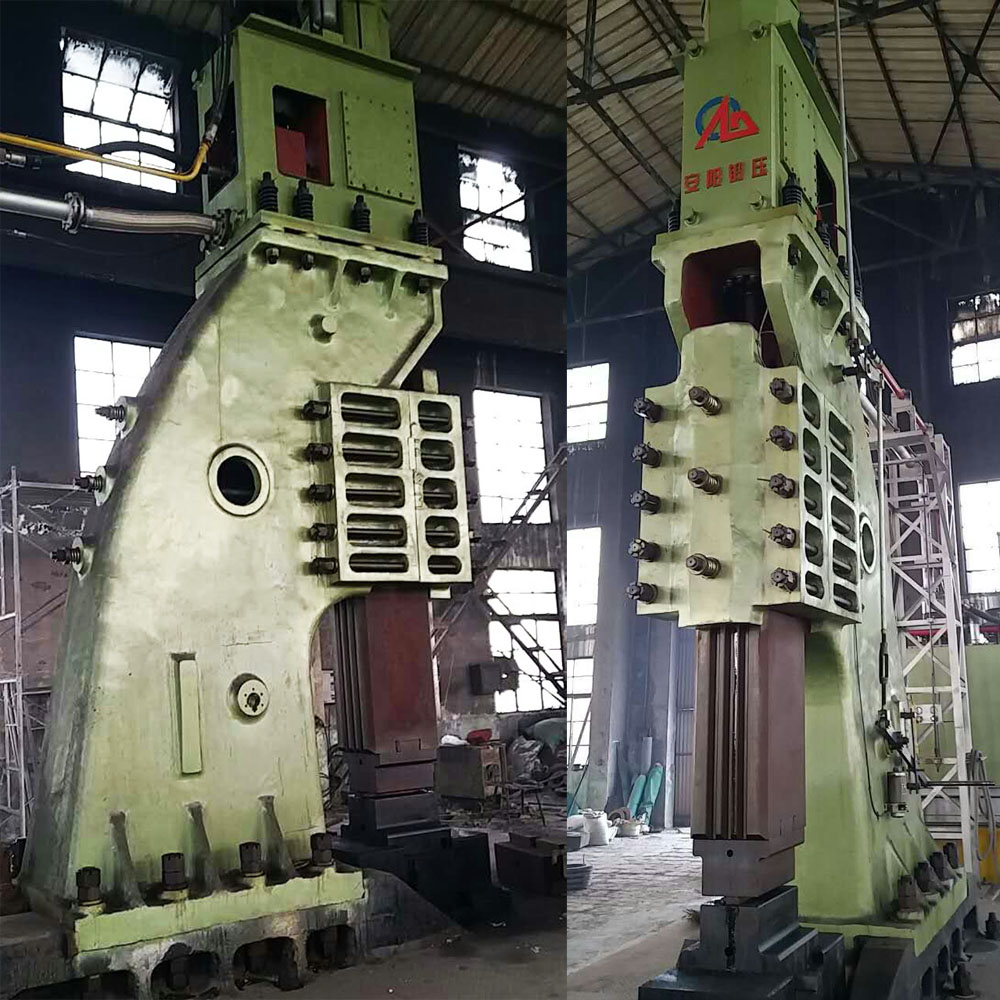

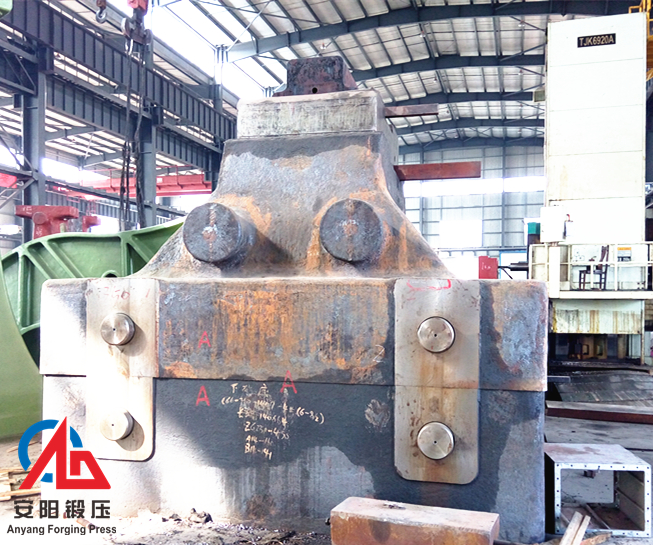

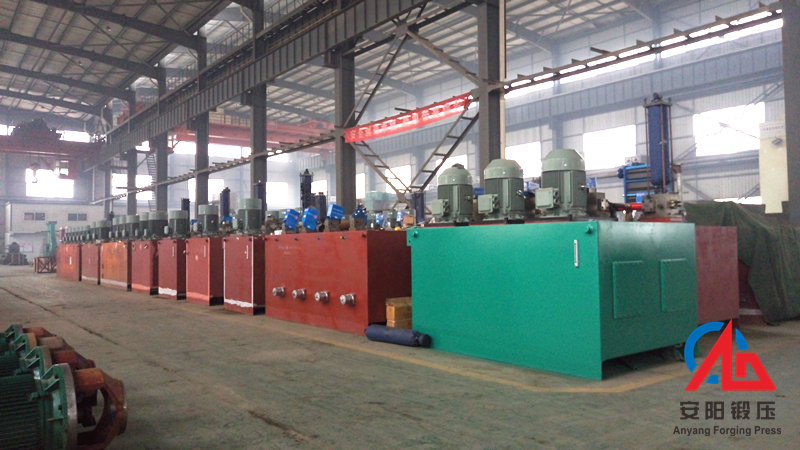

單臂電液錘制造圖片
